新品发布 | AWK6809 42V/3A车规级、5μA静态电流DC-DC同步降压型芯片

上海芯享程半导体有限公司（以下简称“芯享程”），近期宣布推出最新力作——具有5μA静态电流的、42V/3A车规级同步降压型芯片。作为公司高性能DC-DC芯片的典型代表，AWK6809融合了先进技术和创新设计，专为工业和汽车市场提供高性能、低功耗、卓越EMI特性的解决方案。

主要特点

• 宽输入电压范围: 3.0V to 42V
• 开关频率可调可同步: 200kHz~2.2MHz
• 3A 输出电流
• 超低静态电流: 5μA (Typ.)
• 超低关断电流约1μA (Typ.)
• ±1.5% 0.782V 参考电压
• 高效率的2MHz同步工作状态
• 峰值效率>92.5% （在V_IN=12V, V_OUT=5V, 1A)
• 最短导通时间: 45ns (Typ.)
• 低EMI扩频调频技术
• 内部补偿
• 精密使能端
• 可调节输出软起动和跟随功能
• 过载或短路时，具有逐周期限流
• 热关断和自动恢复

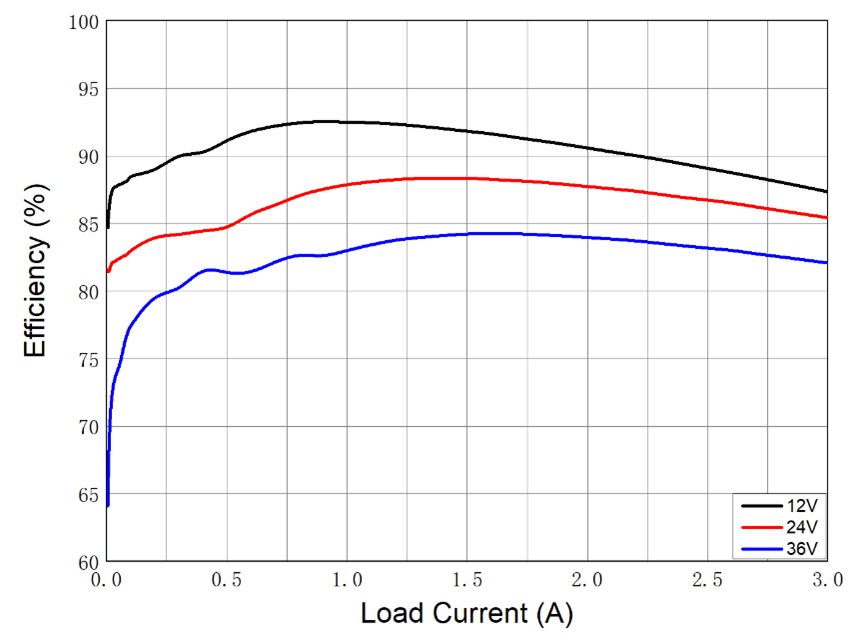

效率曲线(Efficiency)

工业应用部分场景对于电路设计整体功耗要求较高，AWK6809在2MHz 、12V转5V条件下，效率最高>92.5%，满足客户对于高效率的需求。

超低静态电流(Iq)

AWK6809的静态电流仅为5μA，关断电流约为1μA，堪称国产电源芯片巅峰，远低于同类竞品，为待机模式以及关机模式下提供极低功耗，助力应用设备享有更长电池续航时间。在新能源车的时代，AWK6809也为解决里程焦虑问题提供了可行性。

卓越EMI特性

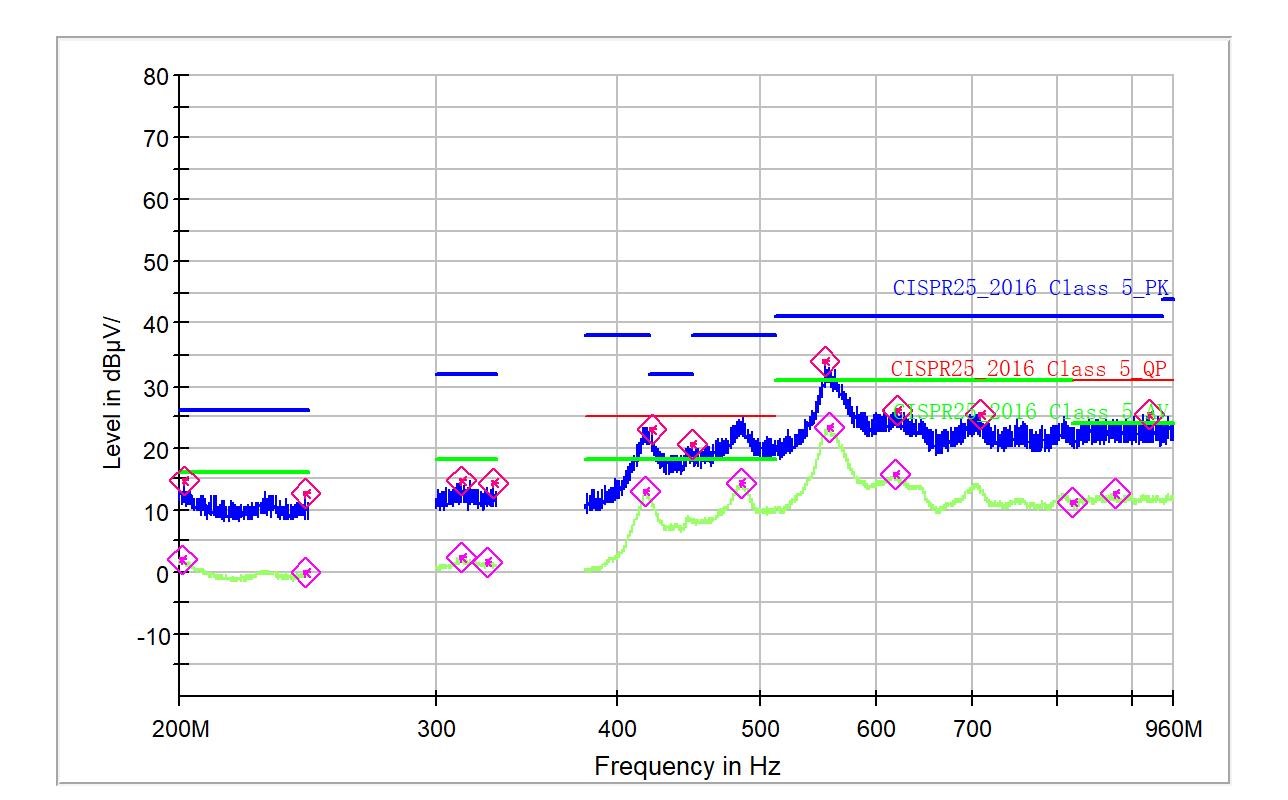

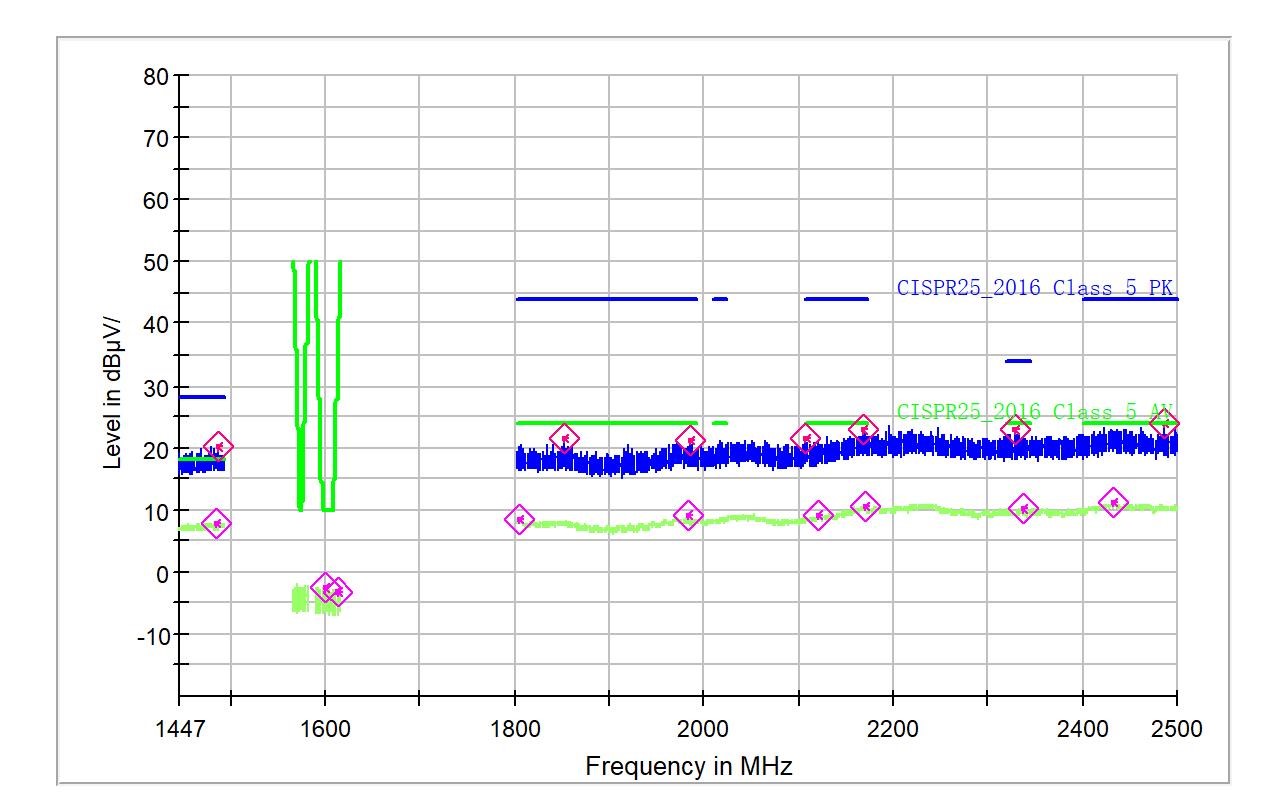

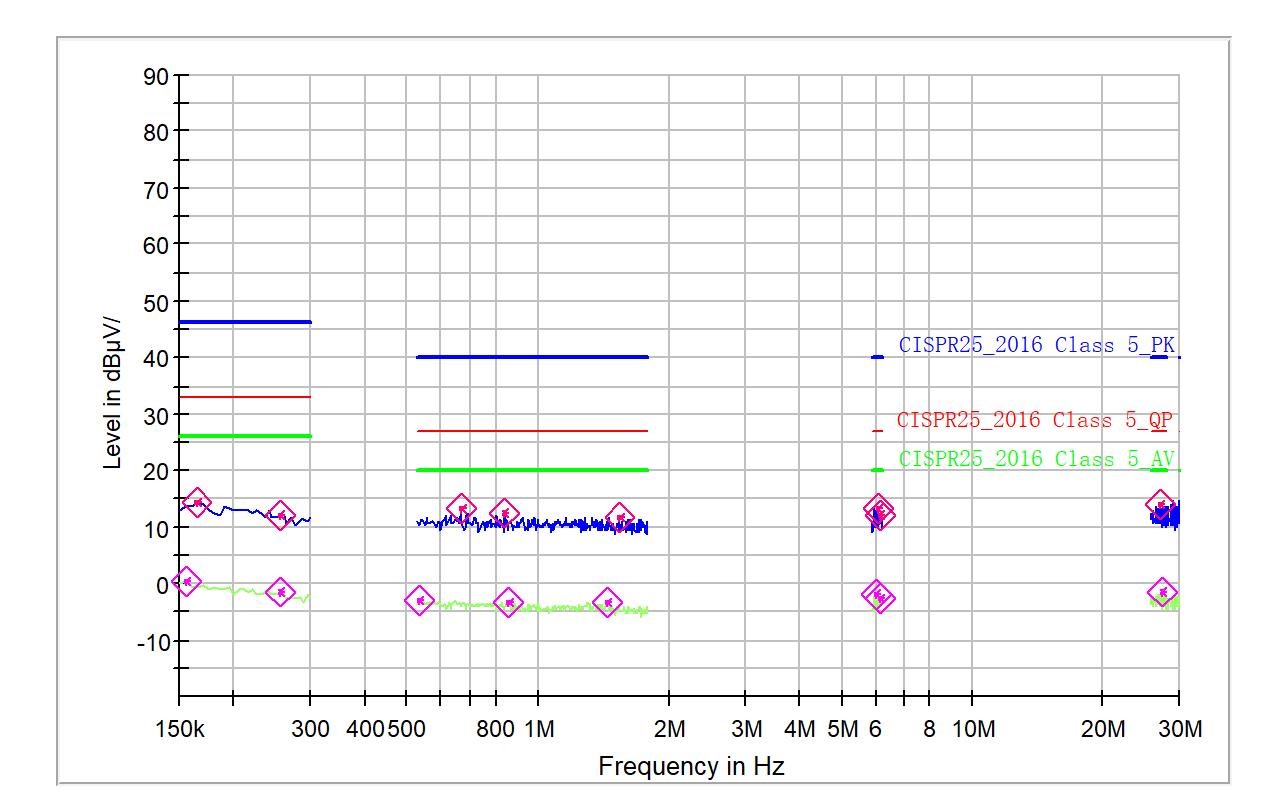

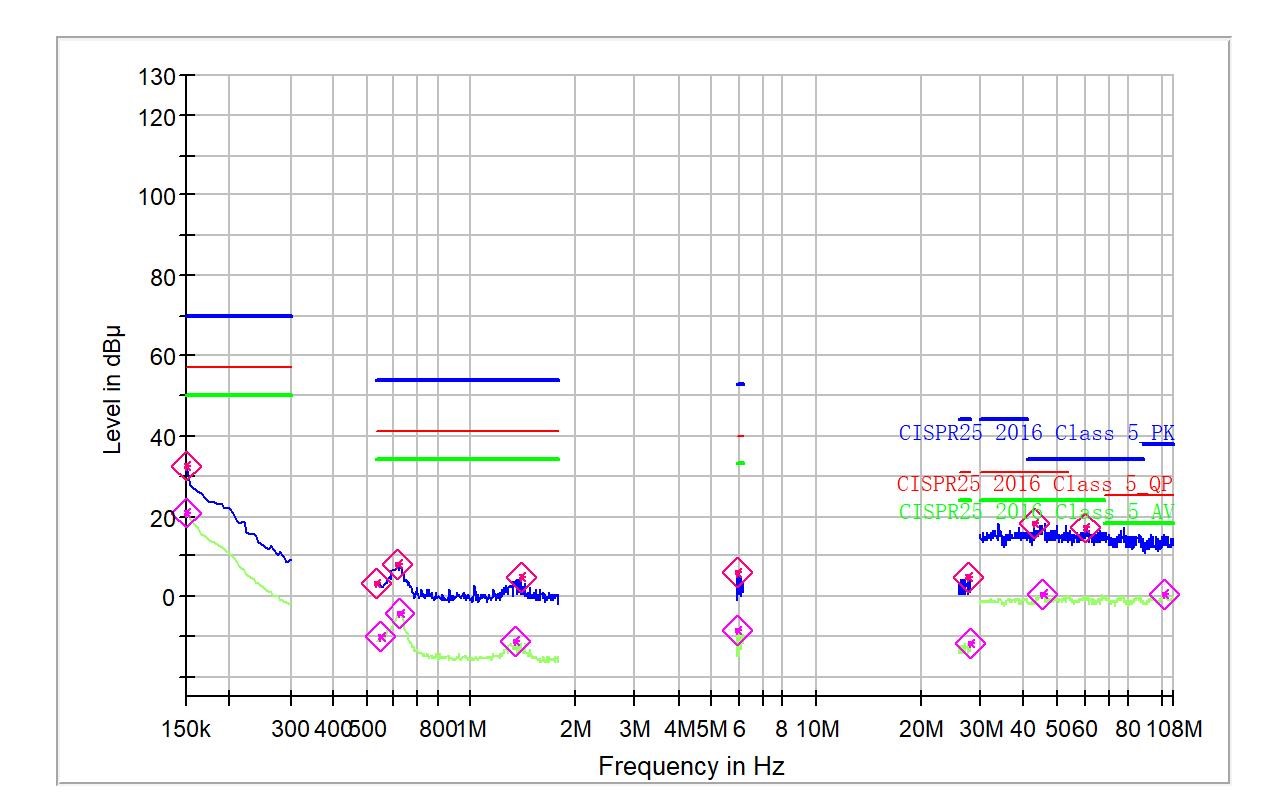

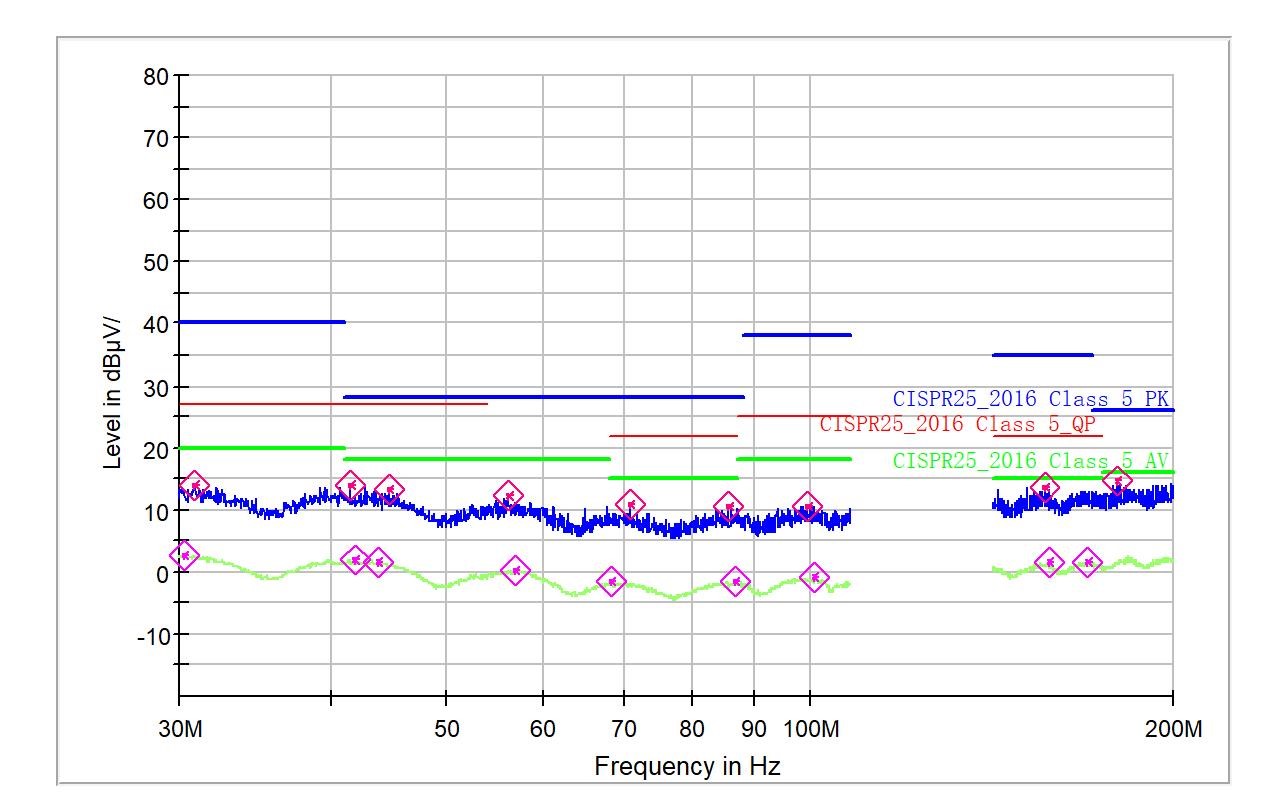

AWK6809芯片还引入了扩频功能，提升了电磁干扰(EMI)特性。通过扩频技术，AWK6809可在工作过程中调整频率，减少电磁辐射，降低对周围设备的影响。这让AWK6809在工业和汽车应用中表现出色，确保系统的稳定性和可靠性。AWK6809可以通过CISPR-25 2016标准。

•

•

•

•

•

•

开关频率可调可同步

AWK6809可通过调节外部电阻来实现200kHz~2.2MHz开关频率，并且可以通过SYNC pin实现同步外部时钟频率，为不同的应用场景提供多种选择，使得系统在不同负载条件下能够实现更高效的能量转换。不同频率还可以避免特定频段上的能量集中，从而最小化电磁干扰(EMI)风险，为工业和汽车方案设计提供了更大的灵活性。

可调节输出软起动和跟随功能

AWK6809可通过调节外部电容来调节启动时输出电压上升速度，控制输出电压上升斜率，有效抑制浪涌电流，保持输出电压受控，避免不必要的电压过冲。

应用场景

AWK6809还具备丰富的保护功能，包括过流保护、短路保护和热关断保护，确保系统在各种工作条件下的稳定运行。无论是工厂自动化、汽车驾驶辅助系统(ADAS)、还是家电、无人机、GPS跟踪器等电池供电系统，AWK6809芯片都能够提供卓越的性能和可靠性。

AWK6809采用DFN10封装，可支持-40℃~125℃的工作温度范围，满足不同客户的需求。
