概览

AWP1923是一款具有数字控制逻辑的压电陶瓷驱动器，在输入2.3V-5.5V范围内，最高可输出190Vpp的差分信号。可通过I2C实时修改输出波形的频率以及幅值。

优势和特点

• 高压低功耗压电驱动器
  o以190V_PP,200Hz的正弦波驱动100nF负载，功耗低至490mW
  o宽输入电压范围: 2.3V TO 5.5V
  o最大带载能力: 1000nF
  o带有能量回收功能
  o可差分输出波形
  o极低的静态电流: 关断模式,睡眠模式以及待机模式
  o小体积封装, QFN24 & WLCSP20

• 先进的压电感应能力
  o高精度感应，最高精度可感应8.8mV
  o触发感应阈值后，即刻生成波形产生反馈
  o触发感应阈值后，生成中断信号供MCU执行命令

• 带有IIC的集成数字前端
  o支持最大波形精度1024个点
  o支持输入波形数据后可自动拟合生成波形
  o支持连续播放设定波形
  o可支持实时更新频率以及波形信息
  o睡眠模式下仍保留寄存器状态

• 快速响应: 启动时间小于200μs

• 多地址选择，最高支持一个IIC支持三颗芯片

• 多芯片同步，可支持仅时钟同步或指令同步

• 支持上电后自动重置

• ESD 验证通过，Latch up验证通过

• 热关断和自动恢复

• AEC-Q100 Qualified

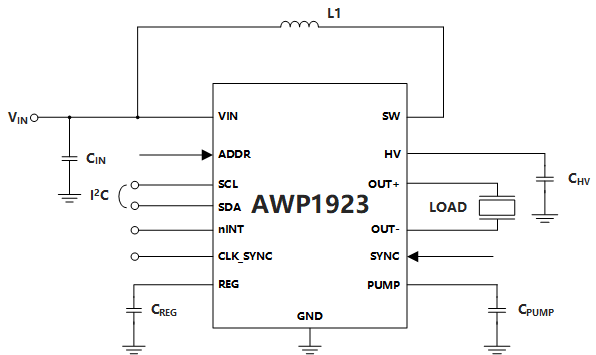

应用框图

数据手册

AWP1923数据手册

评估板使用手册

AWP1923评估板使用手册
